l 支持全双工/半双工传输模式，并带有自动协商功能
l 多模传输距离：2km
l 单模传输距离：20/40/60/80/100/120km
l 支持最长1600byte超长数据包传输
l 整机发热少，超低功耗（小于5W）,性能稳定可靠
l 完备的LED状态指示，便于网络诊断和故障检查
l 支持多模双纤、单模双纤、单模单纤等多种光纤选择

l 即插即用，可上2U机架集中供电

产品概述

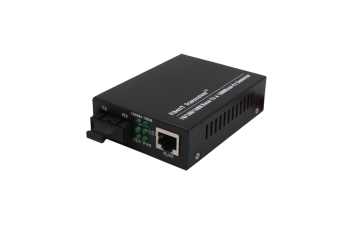

SEC T/R1G1F是上海鼎频公司推出的一款商业级桌面式千兆1光1电以太网数字光纤收发器，完成1个10/100/1000Base-TX 到1个100/1000Base-FX 之间的光电转换，它将网络的传输距离从100米的铜线极限扩展到120Km,通过光纤进行远距离数据和视频信号传输，该收发器同时支持 IEEE802.3 10Base-T、IEEE802.3u 100Base-TX、100Base-FX 标准，能够有效的支持全双工或半双工模式，是校园和骨干网或交换共享以太网布线环境中的理想设备，可用于连接服务器、工作站,HUB、交换机；该收发器有单模和多模两种光纤传输模式，有多种传输距离，可供选择的光纤接口和RJ-45接口。

SEC T/R1G1F光纤收发器添加了防雷、防静电、防浪涌等保护措施，性能稳定可靠，并可以实现对机架的集中网管，网管界面设置简单，功能全面；应用于监控安全工程的高清视频图像传输、光纤接入最后一公里、以太网电缆无法覆盖必须使用光纤来延长传输距离等领域。

性能指标

系统参数		技术指标
光物理接口		1个SC（或FC、ST、LC）
电物理接口		1个RJ-45(直连式、交叉式)
传输速率		双绞线：10M/100/1000Mbps自适应；光纤：1000Mbps
工作波长		850nm、1310nm、1490nm、1550nm
光纤数量		双纤或者单纤
工作方式		电口具有全双工或半双工自动协商功能；光口全双工
传输距离		2KM~120KM
协议标准		IEEE 802.3 10BaseT，IEEE 802.3u 100Base-TX，100Base-FX,IEEE 802.3z/AB 100Base-T/SX/LX/ZX
流量控制		全双工IEEE802.3x流量控制；半双工背压流量控制
电源保护		过压保护，过流保护，短路保护
网管方式		SNMP、WEB
产品尺寸	外置电源	94X 71X 26.5（mm） (长X宽X高)
	内置电源	140X 110X 30（mm） (长X宽X高)
环境温度	工作温度	0~ +65℃（商业级）
	工作湿度	5~95%无凝结
	存储温度	-40℃～85℃
供电方式		AC: 90 ~ 260V 或 DC: -36 ~ -72 V
功耗		＜5W
MTBF		＞10万小时
