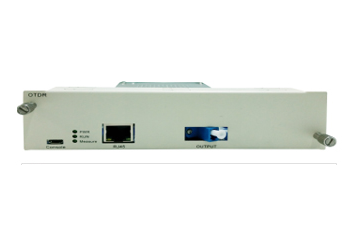

光时域反射板光时域反射板
产品特性l 模块化设计、支持热插拔
l 测试曲线、历史曲线对比分析功能
l OTDR曲线自动分析功能
l 动态范围可选、盲区短
l 对外提供以太网接口，方便二次开发
l 支持本地和远程网管
产品概述
OTDR是上海鼎频通信技术有限公司推出的光时域反射板；它的主要功能是在精准时钟电路控制下，按照设定的参数向光口发送光脉冲信号，之后不断的按照一定的时间间隔从光口接收从光纤反射回的光信号，分别按照瑞利背向撒射和菲涅尔反射原理对光纤进行相应的测试。OTDR具有定位精度高、动态范围可选、盲区短等特点，主要用于光缆长度、光缆的传输衰减、接头衰减和光缆故障定位等的测量。
性能指标
参数
技术指标
工作波长
1310/1550/1625/1650(±20nm)
动态范围
24~42dB
脉冲宽度
5ns,10ns,20ns,40ns,80ns,160ns,320ns,640ns,1.28μs,2.56μs,5.12μs,10.24μs,20.48us
事件盲区
≤2m
衰减盲区
≤10m
测距精度
±（1m+5´10-5´距离+取样间距）
测量范围
1km、5km、10km、30km、60km、100km、180km
网管功能
支持量程、脉宽、测量时长、激光器的波长、测量模式、反射率、反射门限、非反射门限等的监控和管理
占用槽位数量
占用2槽，适用于SEC OTP4000平台
光接口
LC
最大功耗
5W
MTBF
＞10万小时
