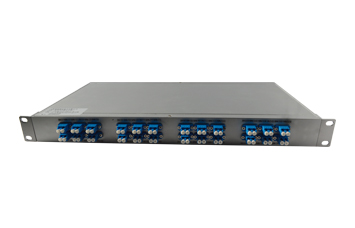

分光器分光器
产品特性l 集成度高、附加损耗低
l 偏振相关损耗低
l 工作带宽宽
l 稳定性好
l 方向性好
l 支持千兆、10G、40G、100G等多种速率
l 可长期部署于网络而不会对网络而不会对网络构成负面影响
产品概述
上海鼎频通信技术有限公司推出的OS分光器能使在光纤中传输的光信号的光功率的向下分配，即将一根光纤中的光信号按一定的光功率比例分配到不同的光纤中，分光比可以任选。
OS分光器按输入光信号模式分为单模分光器和多模分光器，按分光原理可以分为熔融拉锥型(FBT)和平面波导型（PLC）两种；按分光比可分为均分器件和非均分器件，按外形尺寸分为模块式、盒式、插卡式、托盘式、机架式等。
OS分光器具有集成度高、附加损耗和偏振损耗低、工作带宽宽、方向性好、分光比可任选、稳定性好等特点，适用于光纤通信信号的分配、信息安全监控、CATV系统、EDFA DWDM系统、光纤测试设备、FTTX和PON无源光网络及光源分配等领域。
性能指标
参数
技术指标
工作模式
单模
多模
工作波长
1260~1650
850
插入损耗(dB)
90:10
90%≤0.8 ; 10%≤11.6
90%≤1.3 ; 10%≤12
80:20
80%≤1.2 ; 20%≤7.9
80%≤1.4 ; 20%≤9
70:30
70%≤1.9 ; 30%≤6
70%≤2.5 ; 30%≤6.5
60:40
60%≤2.7 ; 40%≤4.7
60%≤3.2 ; 40%≤5.2
50:50
50%≤3.5
50%≤4.1
80:10:10
80%≤1.2 ; 10%≤11.6
80%≤1.2 ; 10%≤12
70:15:15
70%≤1.9 ; 15%≤9
70%≤2.5 ; 15%≤10.5
70:10:10:10
70%≤1.9 ; 10%≤11.6
70%≤2.5 ; 10%≤12
60:20:10
60%≤2.7 ; 20%≤7.9; 10%≤11.6
60%≤3.2 ; 20%≤9;
10%≤12
1分3均分
33.3%≤5.4
33.3%≤5.8
1分4均分
25%≤7
25%≤7.6
1分8均分
12.5%≤10.3
12.5%≤11.1
偏振相关损耗（dB）
≤0.15
方向性(dB)
≥60
回波损耗(dB)
＞55
最大温度系数（dB/℃）
0.001
工作温度（℃）
-40 ~ +85
外形尺寸（mm）
482×250×44（长×宽×高）
光接口
LC（或用户指定）
功耗（W）
0 (无源)
