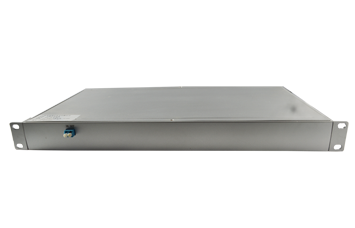

固定色散补偿（DCM）固定色散补偿（DCM）
产品特性l G.652光纤C波段100%斜率补偿（标准值）
l 低插入损耗
l 低偏振模色散l 色散补偿量可根据网络实际需要选择，补偿量准确;
l DWDM 系统宽波段色散补偿
l 可根据客户需求定制不同封装及接口类型
l 符合Telcordia GR-2854-CORE 标准
l 符合RoHS-6（无铅）产品概述
DCM是上海鼎频通信技术有限公司推出的负色散光纤，是针对现已铺设的G.652& G.655标准单模光纤而设计的一种新型单模光纤；G.652标准光纤在1310nm波长处的色散为零，在1550nm附近波长的色散是正的约为（17~20）ps/（nm·km），G.655标准光纤在1550nm波长的色散是正的（4~6）ps/（nm·km），并且具有正的色散斜率，因此需要在这些光纤中加接具有负色散的色散补偿光纤，进行色散补偿，以保证整条光纤线路的总色散近似为零，从而实现高速度、大容量、长距离的通信。
DCM具备斜率补偿功能，它能够为标准单模光纤（G.652）在C波段内进行宽波段的色散斜率补偿，使系统残余色散得到优化。它基于成熟可靠的光纤工艺，可提升光传输系统的性能，在1550nm波长的色散范围可以达到-10至-2100ps/nm，它按外形尺寸分为插卡式、机架式等。
性能指标
参数
技术指标
产品型号
DCM-20
DCM-40
DCM-60
DCM-80
DCM-100
等效G.652补偿长度
20km
40km
60km
80km
100km
1545nm波长色散
-340±3%
(ps/nm)
-680±3%
(ps/nm)
-1020±3%
(ps/nm)
-1360±3%
(ps/nm)
-1700±3%
(ps/nm)
1545nm波长相对色散斜率
0.004±20%( ps/nm*nm)
插入损耗
≤2.4dB
≤4.3 dB
≤6 dB
≤8 dB
≤9.5 dB
偏振模色散
≤0.2 ps
≤0.3 ps
≤0.4 ps
≤0.4 ps
≤0.5 ps
输入光功率
≤+23 dBm
光接口
LC/UPC（用户可选）
产品尺寸
1U机箱：440X250X 44（mm） (长X宽X高)
插卡：200X160X 43（mm） (长X宽X高)
工作温度
-10～+70℃
存储温度
-40～+85℃
MTBF
＞30万小时
