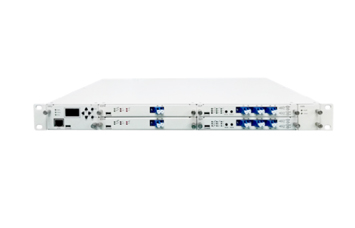

SOA光放大系统SOA光放大系统
产品特性l 平台式模块化设计，所有板卡均支持带电热插拔，统一网管监控管理。
l 工作范围宽：1260nm~1340nm
l 输入光功率范围宽：-20dBm～-4dBm
l 高增益、低噪声系数，增益平坦度好
l 支持LAN WDM传输网络应用
l 兼容100G/40G速率业务信号放大
l 频带宽大于 60 nm，增益高于15 dB
l 光功率输入过低时自动关断激光器输出光功率
l 集成度高、可靠性好、模块化设计，支持在线热插拔
l 增益响应快速，适用于交换及信号处理等光网络应用中
l 支持AGC（自动增益控制）、APC（自动功率控制）等多种工作模式
l 高输出功率，输出功率或者增益可调
l 通过SNMP、Web和LCD屏提供本地和远程的图形化界面管理
l 支持交流220V AC、-48V DC直流供电，1+1电源输入保护
产品概述
上海鼎频通信技术有限公司推出的SOA放大器为O-band 半导体光放大板；它的主要功能是对1260~1340nm光波范围内的40G或者100G光信号进行放大，速率最大支持160Gb/s，具有集成度高、工作范围宽、输出功率稳定，噪声系数低，增益高、增益平坦度好、偏振相关增益低等特点。它采用平台插卡式设计，支持热插拔，适用于信息安全系统或数据传输系统中40G或100G业务小功率信号放大。
性能指标
系统参数
技术指标
工作波长
1260nm~1340nm
业务槽位
1U4槽，2U8槽，4U16槽（电源、风扇、网管插槽不占业务槽位）
单设备最大容量
32路SOA放大
输入光功率范围
-4~-20dBm
输出光功率范围
+2~+10 dBm
增益
≥14dB
噪声
≤7.5 dB
增益平坦度
≤1.5dB
偏振相关增益
≤0.5dB
网管功能
l 支持输入光功率、输出光功率、增益、温度等状态实时监测
l 支持APC、AGC增益可调
l 支持输出光功率范围及输入光功率门限可设置
光接口
LC/PC
网管功能
CLI 、TELNET、SNMP、WEB
安装方式
19”或 23”机柜、ETSI 300mm/600mm机柜
产品尺寸
1U机框
44(H)X300(D)X483(W) (mm)
2U机框
89(H)X300(D)X483 (W) (mm)
4U机框
178(H)X300(D)X483 (W) (mm)
环境温度
工作温度
-10℃～60℃
工作湿度
5~95%无凝结
存储温度
-40℃～85℃
散热
风扇散热
供电方式
AC: 90 ~ 260V 或 DC: -36 ~ -72 V (支持1+1电源输入备份)
功耗
1U≤100W；2U≤200W；4U≤200W
MTBF
＞10万小时
