上海鼎频通信技术有限公司基于DWDM技术推出的DWDM合波器/解波器专为经济高效的多波长DWDM网络应用而设计，DWDM合波器是将多个DWDM标准波长在发送端汇合在一起，并耦合到光线路的同一根光纤中进行传输；DWDM解波器是将一根光纤中携带的多个DWDM标准波长的光载波分离；以此实现在同一根光纤中同时传输多个不同波长光信号，极大的节省了客户的光纤资源，可根据客户需求灵活配置。

通常2~16波的DWDM合波器/解波器应用是基于薄膜滤波器（TFF）技术，18~96波的DWDM合波器/解波器应用是基于硅基板上的波导阵列光栅（AWG）技术，根据波数等应用不同可以选择工作在50GHZ、100GHz等不同的信道间隔的ITU网格，C波段的DWDM波长范围为1525nm至1565nm，单纤最大支持96个DWDM波长合波和解波，具有插损损耗低、波长稳定性好、通道隔离度高等特点，它按外形尺寸分为钢管式、模块式、盒式、插卡式、机架式等。

性能指标

参数	技术指标
常用通道数	8	16	40	96
制作工艺	薄膜滤波器	薄膜滤波器	波导阵列光栅	波导阵列光栅
通道插入损耗	＜1.8dB	＜3.2dB	＜5dB	＜5.5 dB
相邻通道隔离度	＞30dB	＞30dB	＞25dB	＞25dB
非相邻通道隔离度	＞40dB	＞40dB	＞30dB	＞30dB
回波损耗	＞45dB	＞45dB	＞40dB	＞40dB
通道间隔	0.8nm	0.8nm	0.8nm	0.4nm
通道平坦度	≤0.3dB	≤0.3dB	≤1.2dB	≤1.2dB
偏振相关损耗	＜0.2dB	＜0.2 dB	＜0.5 dB	＜0.5 dB
偏振模式色散	＜0.2 ps	＜0.2 ps	＜0.5 ps	＜0.5 ps
工作波长范围	1525~1565nm
通道带宽	ITU±0.1nm
中心波长精度	±0.1nm
方向性	＞50dB
最大工作功率	500mw

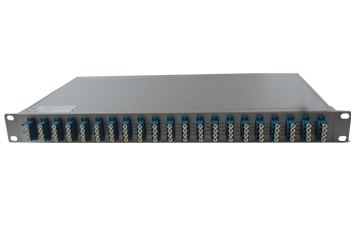

产品尺寸	1U机架式：440X250X 44（mm） (长X宽X高)
	模块式（2~8个通道）：. 100 x 80 x 10（mm） (长X宽X高) 模块式（9~18个通道）： 140x100x15（mm） (长X宽X高)
	插卡式：
接口类型	LC/UPC(或用户指定)
工作温度	-10～+70℃
存储温度	-40～+85℃
MTBF	＞30万小时
