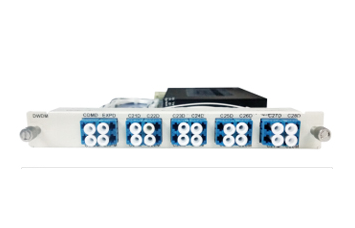

合波解波板合波解波板
产品特性l 模块化设计、可重复使用、支持热插拔
l 低插损、低偏振相关损耗、高隔离度
l 通道插损一致性好
l 集成度高，单板卡支持2波~40波 WDM
l 支持CWDM和DWDM(100GHz或50GHz)应用
l 无需供电，对环境温度不敏感
l 高稳定性、高可靠性
产品概述
OMD是上海鼎频通信技术有限公司基于WDM技术推出的合波/解波板，合波板是将多个DWDM或CWDM标准波长在发送端汇合在一起，并耦合到光线路的同一根光纤中进行传输；解波板是将一根光纤中携带的多个DWDM或CWDM标准波长的光载波分离；以此实现在同一根光纤中同时传输多个不同波长光信号，极大的节省客户的光纤资源，可根据客户需求灵活配置，最大支持40个DWDM波长合波/解波。
性能指标
参数
技术指标
常用通道数
2x4
2x8
1x16
1x40
占用槽位数量
1个
1个
1个
2个
WDM规格
支持DWDM&
CWDM
支持DWDM&
CWDM
支持DWDM&
CWDM
支持DWDM
制作工艺
滤波片
滤波片
滤波片
波导阵列光栅
插入损耗
＜1.4dB
＜2.4dB
＜3.2dB
＜5 dB
相邻通道隔离度
＞30dB
＞30dB
＞30dB
＞25dB
非相邻通道隔离度
＞40dB
＞40dB
＞40dB
＞30dB
反射系数
＜-45dB
＜-45dB
＜-45dB
＜-40dB
接口类型
LC
典型功耗
0W（无源器件）
MTBF
＞20万小时
