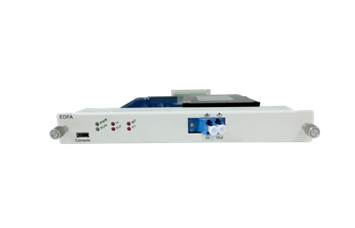

掺铒光纤放大板
掺铒光纤放大板
产品特性l 工作波长范围宽(整个C波段1528~1568nm)。
l 高精度的AGC/APC电路(功率控制精度典型值为±0.04dB)。
l 低噪声,低功耗。
l 增益平坦度好。
l 增益可调范围大(增益5~35db可调)。
l 支持增益锁定技术、瞬态控制技术、无光关泵技术。
l 适用于DWDM系统或1550nm附近光信号放大。
l 模块化设计,支持在线热插拔,支持本地和远程网管。
产品概述
EDFA是上海鼎频通信技术有限公司推出的掺铒光纤放大板;它的主要功能是对传输链路中的C波段的业务光信号光进行光信号的放大,可同时放大C 波段最多48 个通道(通道间隔为100GHz)、96个通道(通道间隔为50GHz)和192个通道(通道间隔为25GHz)的光信号,具有噪声系数小,增益平坦好、输出功率稳定、输出功率或增益动态可调等特点,是以太网、SDH、DWDM系统等光网络通信系统长距离传输理想的光纤放大器。
性能指标
参数
技术指标
工作波长范围
1528nm~1568nm
EDFA类型
BA(功率放大)
LA(线路放大)
PA(前置放大)
输入光功率
-12~+8 dBm
-8 ~-32dBm
-8~-35 dBm
饱和输出光功率
+20dBm
+20dBm
+17dBm
最大增益
25dB
35dB
35dB
噪声系数
<5dB
<5 dB
<4.6 dB
增益平坦度
<1dB
<1dB
<1dB
输出稳定度
<0.1dB
输入/输出隔离度
>30dB
占用槽位数量
占用1槽,适用于SEC OTP4000平台
网管功能
支持EDFA的输入输出光功率、泵浦、温度、电流、增益(功率)等状态和告警监测及增益(功率)调节控制
特点
支持增益锁定、增益(功率)调节、无输入光输出光功率关断等
光接口
LC
最大功耗
14W
MTBF
>10万小时
