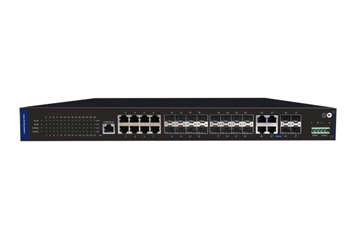

8千兆电口+20千兆光口网管型工业级交换机是上海鼎频自主研发的针对于工业控制领域的一款大口数（20个100/1000M SFP光口+8个100/1000M电口）、高规格的网管型千兆工业以太网汇聚交换机产品。该产品为19英寸标准1U机架式，采用业内领先的技术标准，可以提供的稳定可靠的以太网传输，具有高质量的设计和可靠性。可为用户提供并实现高效带宽、可靠光纤网络解决方案的以太网数据交换、汇聚和远程光传输。该产品无风扇、功耗低、可靠性高、稳定性好、维护方便等特点。

8千兆电口+20千兆光口网管型工业级交换机产品采用成熟的技术和开放的网络标准，适应低温高温，抗电磁干扰强，防盐雾，抗震防抖，配备冗余双电源（AC/DC），可为需要保持始终连接的关键设备提供冗余机制。它还可以在标准工作温度范围-40至75°C下工作。工业交换机支持标准的19”机架安装，具有IP40防护等级，是恶劣环境的完美选择，如工业网络、智能交通系统（ITS），也适用于许多军事和公用事业市场应用，环境条件超过商业产品规格。

性能指标

以太网标准	IEEE802.3 IEEE802.3u IEEE802.3z IEEE802.3ab IEEE802.3x IEEE802.3az IEEE802.3ah IEEE802.1X IEEE802.1Q
缓存	4Mbits
最大帧	10K Bytes
MAC地址	8K
转发模式	存储转发和直通(全/半双工模式)
交换性能	延时: < 7μs 背板带宽: 56Gbps
传输距离
SFP接口	取决于光模块
RJ45电口传输距离	100m（使用标准的CAT5/CAT5e线缆）
电源信息
电源电流	0.6A/230VAC 1.0A/48VDC
工作电压	15-55VDC 100-264VAC
过压保护	支持
电源反接	支持
功耗	满载<30W
物理特性
材质	金属铝合金材质
冷却方式	自然冷却，无风扇设计
尺寸	440305mm44mm
安装方式	1U机架安装
重量	3.0kg
环境要求
工作温度	-40℃~75℃
相对湿度	5%~90%（无凝结）
存储温度	-40℃~85℃
保障
平均无故障时间	500,000 小时
认证标准
EMI	FCC 第15部分 B Class A, EN 55022 Class A
EMS	EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
撞击	IEC60068-2-27
跌落	IEC60068-2-32
震动	IEC60068-2-6
安全等级	EN60950-1
软件功能
冗余网络	支持STP/RSTP，支持EAPS、ERPS
组播支持	支持IGMP Snooping V1/V2/V3，支持GMRP
VLAN	支持IEEE 802.1Q 4K VLAN，支持QINQ
链路聚合	支持手工聚合，支持静态/动态LACP协议
QOS	支持COS、DSCP，8 个队列，支持WRR、SP、WFQ 调度模式，策略QOS
诊断维护	支持端口镜像，支持Syslog，支持Ping命令等
管理功能	支持CLI、WEB、SNMP，Telnet管理方式
告警管理	支持一路继电器告警，支持ROMN管理，TRAP告警
安全功能	支持DHCP Snooping，Option 82，支持802.1X安全接入功能，支持用户分级管理，支持ACL 访问控制列表，支持DDOS，支持基于端口的MAC 过滤/ 绑定，MAC白名单
端口管理	支持端口启动和禁用，支持速率设置，支持802.3x流量控制，端口名称修改
